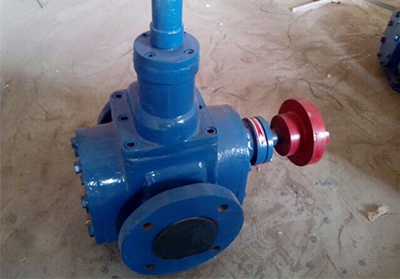

圆弧齿轮泵

圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。

圆弧齿轮泵的结构：齿形为双圆弧正弦曲线型，一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。随着齿轮的转动，一个个齿间的液体被带至排出腔。这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。泵的流量可至300米3/时，压力可达3×107帕。它通常用作液压泵和输送各类油品。齿轮泵结构简单紧凑，制造容易，维护方便，有自吸能力，但流量、压力脉动较大且噪声大。齿轮泵   配带   阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机，   阀开启压力一般为工作压力的1.5倍。

运行维护：

（1）启动前检查全部管路法兰，接头的密封性。

（2）盘动联轴器，无摩擦及碰撞声音。

（3）   启动应向泵内注入输送液体。

（4）启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。

（5）验证电机转动方向后，启动电机。

结构特点：

圆弧齿轮泵采用了   上被认为输送泵   的一点连续接触齿轮，即双圆弧加正弦曲线复合成齿形，可   淘汰渐开线齿轮输送泵。曾获   重大科技成果项目，并获   教委科技进步三等奖。圆弧齿轮在两啮合齿廓间为一点连续接触，不会产生困油现象，   解决了渐开线齿轮泵因困油现象导致泵的振动，噪声，轴承负载增大等现象。因此圆弧齿轮泵具率，噪声低，并具有良好的节能效果。

本系列齿轮泵主要有齿轮，轴，泵体，泵盖，轴承套，轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比   突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低，寿命长，。该泵摆脱了传统设计的束缚，使得齿轮泵在设计，生产和使用上进入了一个新的。
